Abstrakcyjny:Precyzyjne wykrywanie poziomu cieczy w środowiskach przemysłowych pod wysokim ciśnieniem, korozją lub wysoką temperaturą wymaga komponentów, które zachowują stabilność wymiarową i stałą pływalność. W artykule omówiono zasady inżynierii, zalety materiałów i aspekty integracji systemu pływaka na bazie tytanu przeznaczonego do magnetycznych klapowych mierników poziomu. Dyskusja obejmuje stabilność ciśnienia, odporność na korozję i wydajność porównawczą z materiałami konwencjonalnymi, oferując inżynierom i specjalistom ds. zaopatrzenia wiedzę techniczną.
1. Podstawowe wyzwanie inżynieryjne w pomiarze poziomu wysokiego ciśnienia
Dokładny pomiar poziomu cieczy w środowiskach przemysłowych stanowi ogromne wyzwanie inżynieryjne, które nasila się wraz ze wzrostem ciśnienia roboczego. Tradycyjne pływakowe czujniki poziomu często mają problemy z utrzymaniem niezawodnego działania, gdy są poddawane ciśnieniu przekraczającym 10 MPa, gdzie odkształcenie materiału, zmiany wyporu i zużycie mechaniczne mogą zagrozić integralności pomiaru. TheKula pływakowa 50,8*200 Ti o wyższym ciśnieniubezpośrednio odpowiada na te wyzwania poprzez połączenie zaawansowanego doboru materiałów i precyzyjnej produkcji.
Kiedy kula pływakowa pracuje w naczyniu pod ciśnieniem, należy uważnie kontrolować kilka zjawisk fizycznych. Ciśnienie hydrostatyczne wywierane na powierzchnię pływaka wzrasta proporcjonalnie do głębokości i ciśnienia w układzie, potencjalnie powodując zmiany wymiarowe, które zmieniają charakterystykę wyporności pływaka. Dodatkowo gęstość płynu procesowego może zmieniać się w zależności od temperatury i ciśnienia, wpływając na siłę wyporu, na jaką działa pływak. Czynniki te łącznie decydują o dokładności i powtarzalności pomiarów poziomu.
Inżynierowie projektujący systemy wskaźników poziomu muszą zatem wziąć pod uwagę nie tylko nominalne ciśnienie robocze, ale także pełny zakres wahań ciśnienia, zmian temperatury i zmian właściwości cieczy, które występują podczas normalnej pracy. Zdolność pływaka do utrzymania swojego profilu geometrycznego w zmiennych warunkach ma kluczowe znaczenie dla uzyskania spójnych wyników pomiarów.
Stabilność ciśnienia
Zachowuje dokładność wymiarową przy długotrwałej pracy pod wysokim ciśnieniem, zapobiegając deformacjom, które mogłyby zniekształcić odczyty poziomu.
Tolerancja temperatury
Wykazuje minimalną rozszerzalność cieplną, zachowując charakterystykę pływalności w szerokich zakresach temperatur powszechnych w przemyśle przetwórczym.
Trwałość cykliczna
Jest odporny na zmęczenie spowodowane powtarzającymi się cyklami ciśnienia, wydłużając żywotność i zmniejszając częstotliwość konserwacji w wymagających zastosowaniach.
Spójność pomiaru
Zapewnia powtarzalne reakcje przemieszczenia, umożliwiając precyzyjne wskazanie poziomu, któremu operatorzy mogą zaufać w zakresie krytycznej kontroli procesu.
2. Tytan jako materiał strategiczny do budowy pływających piłek

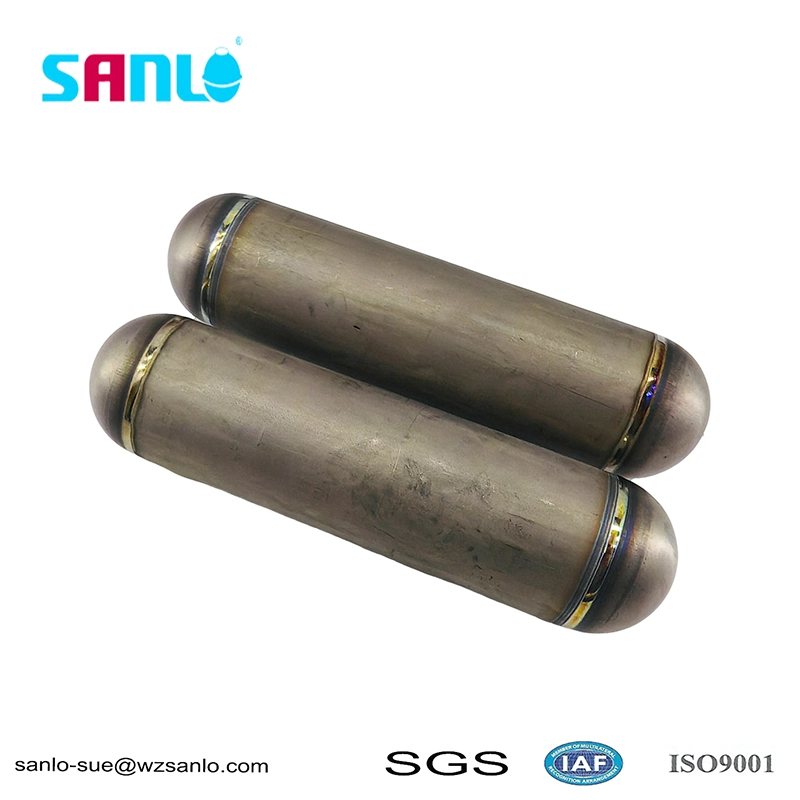

Wybór tytanu jako podstawowego materiału do produkcjiKula pływakowa 50,8*200 Ti o wyższym ciśnieniuopiera się na wyjątkowym połączeniu właściwości mechanicznych i chemicznych metalu. Tytan oferuje stosunek wytrzymałości do masy przewyższający większość stopów konstrukcyjnych, co czyni go idealnym kandydatem na komponenty, które muszą pozostać lekkie, a jednocześnie wytrzymywać znaczne ciśnienia zewnętrzne.
Jedną z najważniejszych zalet tytanu w tym zastosowaniu jest jego wyjątkowa odporność na korozję. W przeciwieństwie do stali nierdzewnej, która w środowiskach bogatych w chlorki może ulegać korozji wżerowej i szczelinowej, tytan tworzy stabilną, samonaprawiającą się warstwę tlenku, która chroni leżący pod spodem metal przed agresywnym atakiem chemicznym. Ta cecha jest szczególnie cenna w zastosowaniach obejmujących wodę morską, solankę lub kwaśne strumienie technologiczne, gdzie inne materiały szybko ulegają degradacji.
Co więcej, współczynnik rozszerzalności cieplnej tytanu jest znacznie niższy niż w przypadku wielu alternatywnych materiałów. Ta właściwość zapewnia, że wymiary pływaka pozostają stabilne niezależnie od zmian temperatury, zapobiegając zmianom objętości wyporu, które mogłyby wprowadzić błędy pomiarowe. Niemagnetyczny charakter materiału eliminuje również zakłócenia z magnetycznymi układami sprzęgającymi stosowanymi w wielu konstrukcjach wskaźnika poziomu, zapewniając niezawodną transmisję sygnału z pływaka do wskaźnika zewnętrznego.
- Doskonała odporność na korozję w agresywnych środowiskach chemicznych, w tym chlorkach i kwasach
- Wysoki stosunek wytrzymałości do masy umożliwiający solidną konstrukcję bez nadmiernej masy
- Niski współczynnik rozszerzalności cieplnej zapewniający stabilność wymiarową w całym zakresie temperatur
- Właściwości niemagnetyczne zapobiegające zakłóceniom z magnetycznymi systemami poziomowskazów
- Doskonała odporność na zmęczenie, zapewniająca długoterminową pracę cykliczną bez degradacji
3. Precyzyjne wymiary i charakterystyka wyporu
Oznaczenie numeryczne 50,8*200 Ti Float Ball o wyższym ciśnieniu przekazuje dokładne informacje o wymiarach, które bezpośrednio wpływają na jego charakterystykę działania. Średnica 50,8 mm i długość 200 mm reprezentują starannie obliczone proporcje, które optymalizują objętość wyporności pływaka, zachowując jednocześnie zgodność ze standardowymi wymiarami komory wskaźnika poziomu.
Wyporność, siła skierowana ku górze, która umożliwia pływakowi śledzenie zmian poziomu cieczy, jest określona przez objętość płynu wypartego przez zanurzoną część pływaka. W przypadku pływaka cylindrycznego z końcami półkulistymi lub eliptycznymi całkowita objętość wyporu jest funkcją całkowitych wymiarów pływaka i gęstości płynu procesowego. Konfiguracja 50,8*200 zapewnia objętość wyporności, która generuje siłę wyporu wystarczającą do pokonania ciężaru pływaka, pozostając jednocześnie wrażliwym na stosunkowo niewielkie zmiany poziomu.
W zastosowaniach wysokociśnieniowych gęstość płynu procesowego zwykle wzrasta wraz z ciśnieniem, co z kolei zwiększa siłę wyporu działającą na pływak. Zjawisko to należy uwzględnić podczas kalibracji systemu, aby zapewnić dokładne wskazanie poziomu w pełnym zakresie ciśnienia. Proces produkcyjny zapewnia wąskie tolerancje wymiarowe, więc każda jednostka zapewnia stałą charakterystykę pływalności, która umożliwia przewidywalne zachowanie systemu.
| Parametr | Specyfikacja | Wpływ na wydajność |
|---|---|---|
| Średnica | 50,8 mm (2,0 cala) | Kompatybilne ze standardowymi rozmiarami komór pomiarowych |
| Długość | 200 mm (7,87 cala) | Zapewnia optymalną objętość wyporu |
| Tworzywo | Tytan (klasa 2 / klasa 5) | Odporność na korozję i wytrzymałość |
| Grubość ścianki | Zaprojektowane pod kątem ciśnienia znamionowego | Integralność strukturalna pod wysokim ciśnieniem |
| Wykończenie powierzchni | Precyzyjnie obrobione | Stała pływalność i zmniejszone tarcie |
| Ciśnienie robocze | Do 20 MPa (konfigurowalne) | Nadaje się do procesów wysokociśnieniowych |
4. Zalety operacyjne systemów mierników poziomu z klapką magnetyczną
Magnetyczne wskaźniki poziomu klapkowe stanowią jedną z najpowszechniej stosowanych technologii pomiaru poziomu w zastosowaniach przemysłowych, oferując niezawodne, wizualne wskazanie poziomu cieczy bez konieczności zasilania elektrycznego w punkcie pomiarowym. TheKula pływakowa 50,8*200 Ti o wyższym ciśnieniusłuży jako element czujnikowy w tych systemach, przekształcający zmiany poziomu cieczy w ruch mechaniczny przenoszony przez sprzęgło magnetyczne na zewnętrzny wskaźnik.
Układ magnetyczny pływaka zazwyczaj składa się z magnesów trwałych osadzonych w korpusie pływaka lub przymocowanych do tulei magnetycznej, która porusza się wraz z pływakiem. Gdy poziom cieczy podnosi się lub opada, pływak porusza się pionowo w komorze miernika, a wytwarzane przez niego pole magnetyczne uruchamia zewnętrzne klapy magnetyczne lub wskaźnik ciągły. Precyzja tego systemu zależy w dużym stopniu od zdolności pływaka do dokładnego śledzenia zmian poziomu, bez zaklejania się i wiązania.
Pływak tytanowy w tym zastosowaniu wyróżnia kilka zalet operacyjnych. Po pierwsze, gładka powierzchnia materiału i odporność na korozję zapobiegają gromadzeniu się osadów lub kamienia, które mogłyby utrudniać ruch pływaka. Po drugie, stała pływalność pływaka gwarantuje, że reaguje on na zmiany poziomu przy minimalnej histerezie, zapewniając dokładne śledzenie zarówno w warunkach wzrostu, jak i spadku poziomu. Po trzecie, wytrzymałość mechaniczna pływaka pozwala mu wytrzymać siły hydrauliczne występujące podczas szybkich zmian poziomu lub zakłóceń procesu.
- Niezawodna przekładnia ze sprzęgłem magnetycznym zapewniająca dokładne wskazanie zewnętrzne
- Minimalne tarcie i zużycie dla dłuższej żywotności
- Spójna reakcja na zmiany poziomu w całym zakresie roboczym
- Kompatybilność z różnymi konstrukcjami wskaźników z klapką magnetyczną
- Mniejsze wymagania konserwacyjne w porównaniu z alternatywnymi materiałami pływakowymi
5. Analiza porównawcza: pływaki tytanowe a pływaki ze stali nierdzewnej i polimeru
Wybierając kulę pływakową do zastosowań związanych z pomiarem poziomu wysokiego ciśnienia, inżynierowie zazwyczaj oceniają kilka opcji materiałowych, z których każda ma wyraźne zalety i ograniczenia. Tytanowa kula pływakowa zajmuje specyficzną niszę wydajności, co czyni ją preferowanym wyborem w wielu wymagających zastosowaniach, szczególnie tych, w których występują media korozyjne lub ekstremalne warunki pracy.
Pływaki ze stali nierdzewnej, choć szeroko stosowane i opłacalne, napotykają ograniczenia w środowiskach silnie korozyjnych. Pękanie i wżery spowodowane korozją naprężeniową wywołane chlorkami mogą zagrozić integralności pływaków ze stali nierdzewnej, szczególnie w podwyższonych temperaturach. Ponadto większa gęstość stali nierdzewnej wymaga większych objętości pływaka, aby osiągnąć tę samą siłę wyporu, co potencjalnie ogranicza kompatybilność z komorami manometrów o ograniczonej przestrzeni.
Pływaki polimerowe, takie jak te wykonane z PTFE lub PEEK, zapewniają doskonałą odporność chemiczną i lekką konstrukcję. Jednakże ich wytrzymałość mechaniczna i stabilność wymiarowa w podwyższonych temperaturach i ciśnieniach są na ogół gorsze od zamienników metalicznych. Pływaki polimerowe mogą również z czasem wchłaniać płyny procesowe, zmieniając ich charakterystykę pływalności i pogarszając dokładność pomiaru.
Pływaki tytanowe łączą w sobie odporność na korozję polimerów premium z wytrzymałością mechaniczną i stabilnością wymiarową metali. Niska gęstość materiału umożliwia kompaktowe konstrukcje pływaków, które mieszczą się w standardowych komorach pomiarowych, zapewniając jednocześnie wystarczającą pływalność dla niezawodnego śledzenia poziomu. W zastosowaniach związanych z wodą morską, solanką, chlorem lub kwaśnymi strumieniami procesowymi tytan zapewnia poziom ochrony, któremu stal nierdzewna nie może się równać.
Tytan
Wyjątkowa odporność na korozję, wysoki stosunek wytrzymałości do masy, niemagnetyczne, stabilne wymiary, idealne do agresywnych mediów i wysokiego ciśnienia.
Stal nierdzewna
Ekonomiczny, dobra ogólna odporność na korozję, większa gęstość wymaga większej objętości, podatny na atak chlorków.
Polimer (PTFE/PEEK)
Doskonała odporność chemiczna, lekkość, niższa wytrzymałość mechaniczna, możliwość absorpcji płynów i zmiany wymiarów.
6. Często zadawane pytania dotyczące wysokociśnieniowych kul pływających
Standardowa konstrukcja jest przystosowana do ciśnień roboczych do 20 MPa (około 2900 psi). Konfiguracje niestandardowe mogą wytrzymać wyższe ciśnienia w zależności od wymagań konkretnego zastosowania, z możliwością dostosowania grubości ścianki i gatunku materiału.
Tytan wykazuje niski współczynnik rozszerzalności cieplnej, co oznacza, że zmiany wymiarów spowodowane zmianami temperatury są minimalne. Ta stabilność zapewnia, że charakterystyka pływalności pozostaje stała w całym zakresie temperatur roboczych, zazwyczaj od -40°C do 200°C w przypadku standardowych konstrukcji. Podwyższone temperatury mogą wymagać rozważenia wyboru gatunku materiału w celu utrzymania właściwości mechanicznych.
Tak. Tytanowy pływak został specjalnie zaprojektowany do stosowania w systemach magnetycznych klapowych wskaźników poziomu. Niemagnetyczne właściwości tytanu eliminują zakłócenia w sprzężeniu magnetycznym, natomiast pływak może być wyposażony w zintegrowane magnesy lub tuleję magnetyczną do uruchamiania wskaźnika zewnętrznego.
Ze względu na wyjątkową odporność tytanu na korozję i trwałość mechaniczną wymagania konserwacyjne są minimalne. Zaleca się okresową kontrolę pod kątem osadów powierzchniowych lub uszkodzeń mechanicznych, szczególnie w zastosowaniach obejmujących płyny procesowe o dużej zawartości części stałych. Gładka powierzchnia pływaka jest zazwyczaj odporna na zabrudzenie, co zmniejsza potrzebę czyszczenia w porównaniu z innymi materiałami.
Podczas gdy pływaki ze stali nierdzewnej są na ogół bardziej ekonomiczne, pływak tytanowy zapewnia doskonałą odporność na korozję, szczególnie w środowisku chlorkowym i kwaśnym. Niższa gęstość tytanu umożliwia również bardziej kompaktowe konstrukcje pływaków, a niemagnetyczne właściwości materiału zapewniają optymalną kompatybilność z magnetycznymi systemami wskaźników poziomu.
Zastosowania obejmują wiele gałęzi przemysłu, w tym przetwórstwo chemiczne, produkcję ropy i gazu, platformy wiertnicze, wytwarzanie energii, uzdatnianie wody i produkcję farmaceutyczną. Każdy proces wymagający dokładnego pomiaru poziomu cieczy w środowiskach korozyjnych lub pod wysokim ciśnieniem może skorzystać z charakterystyki wydajności tego tytanowego pływaka.
Aby uzyskać porady ekspertów dotyczące wyboru odpowiedniej kulki pływakowej do konkretnych wymagań aplikacji,Sanłooferuje kompleksowe wsparcie techniczne i doradztwo inżynieryjne.
