Pływająca kula SUS316L

SUS316L Pływająca kula-45*180Ten produkt jest podobny do poprzedniego pływaka ze wskaźnikiem poziomu 50*210, z mniejszym rozmiarem i polerowanym wykończeniem. Ciśnienie jest również produkowane zgodnie z wymaganiami klienta, a wygląd jest piękniejszy. Aby zwiększyć odporność kulki pływakowej na ciśnienie, stara kula pływakowa wskaźnika poziomu ma na korpusie wzmocnienie pierścieniowe. W rzeczywistości niewłaściwe jest stosowanie pierścieniowego wzmocnienia na korpusie kuli. Noszenie wzmocnienia pierścienia nie zwiększa ciśnienia, ale zamiast tego ułatwia kulce pływakowej opadanie na wzmocnienie pierścienia z powodu nadmiernego nacisku, co uniemożliwia lepszą pracę. Po zakończeniu zintegrowanej obróbki wzmocniliśmy wnętrze korpusu kuli, aby uczynić ją bardziej odporną na nacisk i bardziej estetyczną.

Sprzęt produkcyjny:

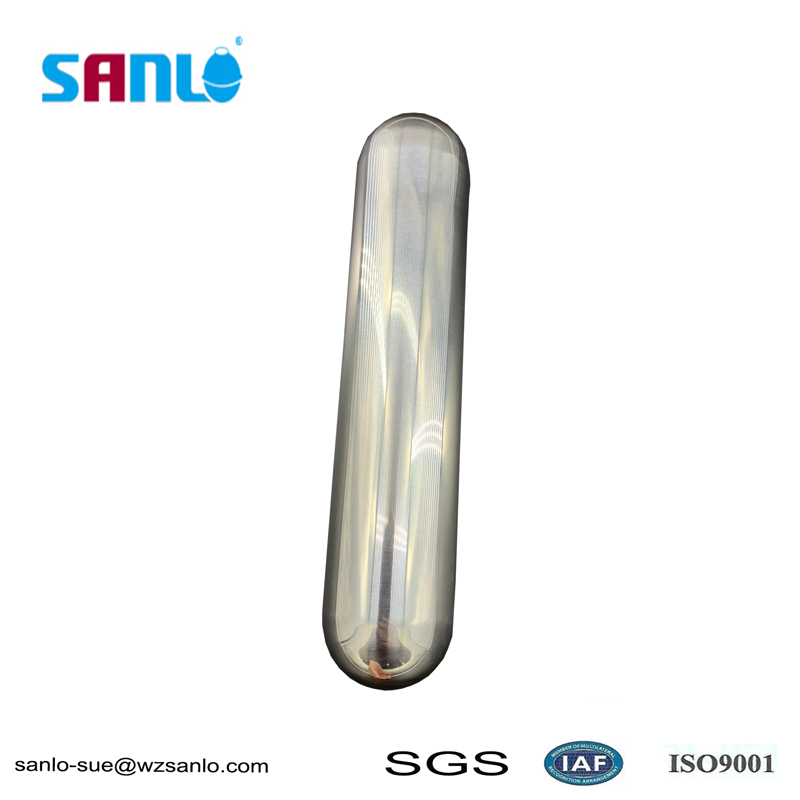

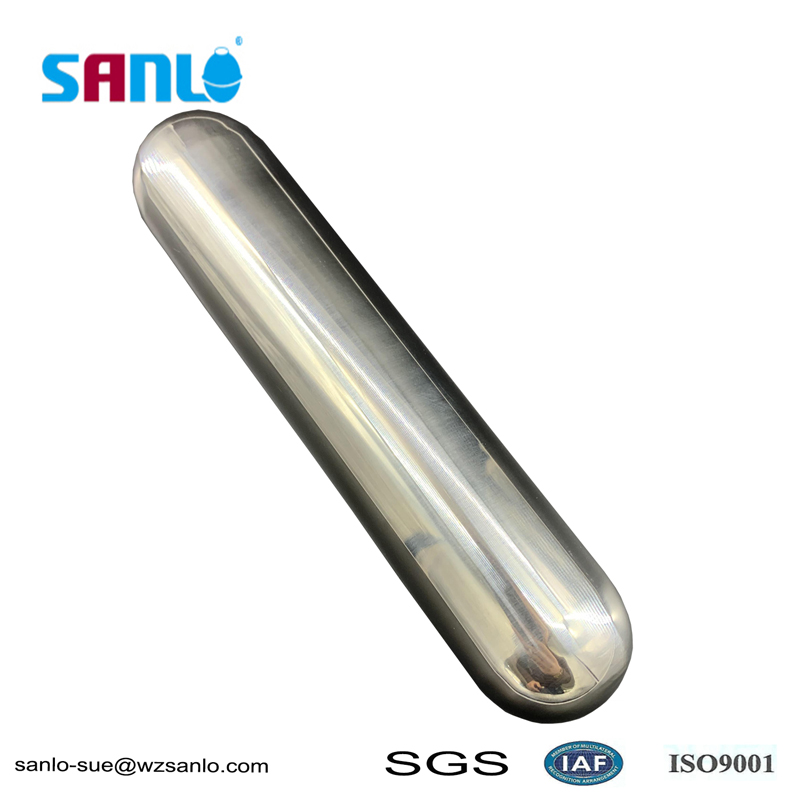

Zdjęcia fizyczne:

Cecha i zastosowanie pływającej kuli SUS316L-45*180

SUS316L Pływająca kula-45*180 pracuje w przełączniku poziomu/wskaźniku poziomu/klapce magnetycznej wskaźnika poziomu. Pomaga wskaźnikowi poziomu cieczy osiągnąć równowagę kontroli poziomu wody. Kiedy lewitująca kula magnetyczna unosi się w górę i w dół wzdłuż rurociągu wraz ze zmianami poziomu cieczy, stal magnetyczna wewnątrz lewitującej kuli przyciąga kontaktron w odpowiednim położeniu czujnika, powodując zmianę całkowitej rezystancji (lub napięcia) czujnika czujnik. Następnie przetwornik przetwarza zmieniony sygnał rezystancji (lub napięcia) na wyjściowy sygnał prądowy 4-20 mA. Nasz cyfrowy przyrząd kontrolny serii XMT (lub cyfrowy wyświetlacz z kolumną optyczną typu DSB) można wybrać do zdalnego pomiaru poziomu cieczy, a na wyświetlaczu można ustawić alarmy górnego i dolnego limitu, aby uzyskać kontrolę położenia poziomu cieczy. Alternatywnie, inne regulatory mogą tworzyć system regulacji stałej wartości poziomu cieczy, aby uzyskać ciągłą regulację poziomu cieczy za pomocą PID.

Zasada, charakterystyka i zastosowanie pływakowego wskaźnika poziomu

1. Wskaźnik poziomu pływaka

Konstrukcja pływakowego wskaźnika poziomu jest projektowana i produkowana głównie w oparciu o zasady wyporu i statycznego pola magnetycznego. Na położenie pływającej kuli z magnesem w mierzonym ośrodku wpływa wyporność, a zmiana poziomu cieczy powoduje zmianę położenia pływaka magnetycznego. Magnes i czujnik (przełącznik sprężyny magnetycznej) w pływającej kuli zmieniają liczbę elementów (takich jak stała rezystancja) połączonych szeregowo w obwód, zmieniając w ten sposób wielkość elektryczną układu obwodu przyrządu. Oznacza to, że zmiana położenia pływaka magnetycznego powoduje zmianę wielkości elektrycznej. Odzwierciedlaj poziom cieczy wewnątrz pojemnika, mierząc zmiany wielkości elektrycznych.

Pływakowe mierniki poziomu są prawie odpowiednie do pomiaru i kontroli poziomu cieczy w różnych procesach automatyki przemysłowej i są szeroko stosowane do pomiaru, kontroli i inspekcji poziomu cieczy w takich dziedzinach, jak przetwórstwo ropy naftowej, przetwórstwo spożywcze, przemysł chemiczny, uzdatnianie wody, farmaceutyka, energetyka , papiernictwo, hutnictwo, statki i kotły. Szerokie zastosowanie pływakowych mierników poziomu jest nierozerwalnie związane z ich następującymi cechami:

(1) Produkt ma stabilną wydajność i długą żywotność.

(2) Prosta konstrukcja, łatwa w instalacji, obsłudze i konserwacji.
